具有防水、防塵并保持低阻性能的煤礦用阻燃和抗靜電改性超高分子量聚乙烯托輥研制 —— 文章正文
目前，煤礦井下用帶式輸送機托輥普遍存在如下技術缺陷：管體不能適應煤礦井下粉塵、淋水、腐蝕、物料粘附等惡劣運行環境，托輥密封不能顯著阻隔粉塵、淋水、浸水及腐蝕物對軸承和潤滑脂的侵害，托輥的裝配生產工藝因精準性不足導致托輥的徑向跳動、軸向竄動量及旋轉阻力較大等。上述技術缺陷顯著地影響了托輥的壽命及運行維護周期，降低了托輥運行的安全可靠性和經濟性能，進而降低了煤礦井下用帶式輸送機運行的安全可靠性和經濟性，是帶式輸送機設計和生產行業急待進行理論研究和工藝設計技術開發的課題。
通過對前期國際、國內帶式輸送機托輥研發、設計和生產行業對托輥研發與生產工藝設計研發結果的總結與分析，確立了提高煤礦井下用帶式輸送機托輥運行安全可靠和經濟性能，可通過以下技術途徑來實現：研制符合《煤礦用托輥技術條件》的阻燃和抗靜電改性UHMW-PE管體，創新設計具備防水、防塵且可保持低阻性能的托輥密封結構以及簡潔、精準的托輥裝配與生產工藝。
一．UHMW-PE的阻燃、抗靜電及易加工復合改性混配工藝及其管材單螺桿連續擠出生產工藝研究
UHMW-PE通常指粘均分子量在150萬以上的線性結構聚乙烯（普通聚乙烯的分子量?jī)H2～30萬），是一種線性結構的具有優異綜合性能的熱塑性工程塑料，具有普通塑料和其它工程塑料所無可比擬的耐沖擊、耐磨損、自潤滑、耐化學腐蝕、衛生無毒、不粘附、不易吸水、密度小、低摩擦系數等綜合優異性能，其中耐磨性、耐沖擊性、自潤滑性、耐化學腐蝕性及沖擊能吸收性這五個特性為現有塑料中最高的，但因其阻燃性能差，極限氧指數（LOI)只有17.5（氧指數小于21的聚烯烴屬于易燃塑料），同時其體積電阻率非常高，為1×1017～1×1018Ω·cm，所以其雖然具有優異的綜合性能，卻不能符合煤礦用材料阻燃和抗靜電等強制安全技術指標的要求，另由于其熔融粘度極高，導致其規?；尚图庸だщy，因而，需對其進行阻燃、抗靜電和易加工復合改性，才能實現其符合煤礦用材料安全技術指標要求，并實現規?；庸どa(chǎn)。
UHMW-PE的阻燃、抗靜電及易加工復合改性采用了無鹵阻燃抗靜電改性方法，其為將100份的超高分子量聚乙烯、5-15份導電材料、1-5份聚磷酸銨、0.1-10份聚硅氧烷、1-10份納米阻燃劑、1-10份聚合物界面橋粘劑、1-8份分散劑以及0.5-4份抗氧化劑經反應釜進行混配，然后將混合物用單螺桿擠出機擠出成型管材。配方中的導電材料選自炭黑、石墨和銅粉中的一種或一種以上的混合物，聚磷酸銨是晶體結構為Ⅱ型的聚磷酸銨，聚硅氧烷選自聚二甲基硅烷、聚甲基苯基硅氧烷和線性硅氧烷-乙炔共聚物的一種或一種以上的混合物，納米阻燃劑選自粒徑為10-100納米的二氧化硅、滑石粉和氫氧化鎂中的一種或一種以上的混合物。
所采用的阻燃劑有別于有鹵阻燃劑和傳統的無鹵膨脹型阻燃劑，而采用納米阻燃劑協助磷系和硅氧系阻燃劑阻燃，納米粒子可充分分散在碳化層中起著骨架的作用，使生成的碳化層具有較好的剛性與強度，對新生碳中孔洞的裂縫起封閉的作用，減少碳層裂紋和溝槽，提高碳層的質量，并解決了有鹵阻燃和傳統的無鹵阻燃膨脹型阻燃劑與高熔體粘度的UHMW-PE基體不相容及在擠出成型過程中容易析出聚集在管材表面而堵塞擠出口模的問題。
納米阻燃劑在以下三個方面具有不同于普通阻燃劑的特殊的阻燃性能。一是多相抑制作用，即隨著粒徑的減小，比表面積的增大，阻燃顆粒與外界的接觸面積增加，為反應區產生的自由基提供了更多進行復合的場所，有效地減少了自由基，達到了抑制鏈反應的目的。二是均相抑制作用，是指充分分散的納米阻燃劑在火焰中均勻分解、氣化、產生游離基，進入氣相，在短時間內與燃燒物產生的游離基充分作用而終止反應鏈。三是滅火機理，由于納米顆粒較普通尺寸顆粒低，可在火災初期吸收大量的熱能使燃燒反應鏈不能持續下去而滅火。
抗靜電劑只能使UHMW-PE的表面電阻略有下降，添加大量的無機導電材料可以使UHMW-PE的表面電阻下降明顯，但同時造成材料的可加工性和機械性能急劇惡化?，F(xiàn)采用橋粘劑增容UHMW-PE導電材料體系，使UHMW-PE基體與導電材料的界面結合牢固，實現了在只添加少量導電材料的情況下，就能在UHMW-PE基體中形成雙導電網絡的效果。
UHMW-PE的阻燃抗靜電改性是一個復雜的物理化學過程，需要阻燃劑、抗靜電劑的共同作用，而阻燃劑和抗靜電劑的作用機理不同。因此，在研究UHMW-PE的阻燃抗靜電過程中，需要注意抗靜電劑、阻燃劑與UHMW-PE樹脂的相容性。阻燃劑、抗靜電劑的作用效果與其在UHMW-PE樹脂的相容性有很大關系，相容性好，則可以起到預期的作用；相容性不好，則相當于在樹脂中加入了雜質，會影響到樹脂的其它性能，也起不到預期的阻燃抗靜電作用，所以添加劑必須能長期穩定、均勻地存在于樹脂中。對于無機添加劑來說，要求無機物粒徑細小、分散性好，這樣才可以與樹脂很好地配混；對于有機添加劑，則要求其有相似的結構，這樣才可使添加劑與樹脂有較好的相容性，否則在長期的使用過程中添加劑會從樹脂中析出（噴霜或滲出）。阻燃劑、抗靜電劑與UHMW-PE樹脂間較好的相容性除了對阻燃抗靜電有較好的效果外，還會有較好的耐久性，經長時間洗滌而不會破壞其阻燃抗靜電性能，這對阻燃、抗靜電UHMW-PE具有更積極地意義。
阻燃、抗靜電及復合改性UHMW-PE管材的加工工藝設計為單螺桿連續擠出，主要是UHMW-PE的復合改性劑中包括了復合流動改性劑，可明顯降低其熔體黏度，提高其流動性，其加工性能明顯改善，可滿足螺桿擠出加工工藝對材料性能的要求，此外，螺桿擠出加工工藝還可實現加工過程中對原料的進一步共混，保證加工出的型材性能指標的穩定，尤其是阻燃、體積電阻率以及幾何尺寸、表面光潔度等關鍵性指標的穩定，同時，通過系列模具的轉換可實現不同類型、不同規格型材（包括管材、棒材、板材及異型材）的連續擠出，達到規?；⒏咝?、高成品率等技術生產力轉化的要求。

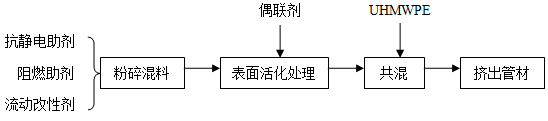

改性UHMW-PE單螺桿連續擠出生產工藝主要工序如下圖：
UHMW-PE阻燃和抗靜電改性前后的主要技術與性能指標為：
| 序號 | 指標名稱 | 雙抗UHMWPE | 純UHMWPE | 測試標準 | |
| 1 | 粘均分子量（104） | 100-200 | 300-500 | GB/T1841—1980 | |
| 2 | 密度（g/cm3） | 1.07 | 0.94 | GB/T1033—1986 | |
| 3 | 拉伸屈服強度（M Pa） | 22.06（橫向） | 22-25 | GB/T1040—1992 | |
| 21.71（縱向） | |||||
| 4 | 拉伸強度（M Pa） | 22.08（橫向） |
30-35 | GB/T1040—1992 | |
| 26.33（縱向） | |||||
| 5 | 拉伸斷裂延伸率（%） | 481.95（橫向） | 350 | GB/T1040—1992 | |
| 590.0（縱向） | |||||
| 6 |
懸臂梁沖擊強度（KJ/m ） | 20℃ | 不斷裂 | 不斷裂 | GB/T1843—1996 |
| 7 |
表面電阻（Ω） | ≤6×106 | ＞1012 | MT558.1—2005 | |
| 8 | 阻燃性 | 有焰燃燒時間3s | 不阻燃 | MT558.1—2005 | |
| 無焰燃燒時間3s | |||||

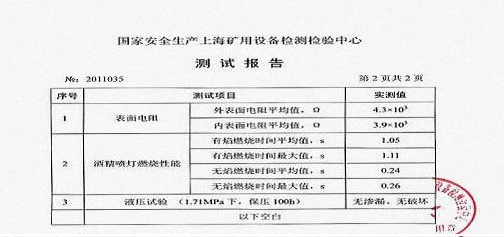

阻燃和抗靜電改性UHMW-PE管材礦安檢測結果：
采用此工藝生產的阻燃、抗靜電改性UHMW-PE管材經檢測符合煤礦用塑料管材的技術指標要求，可應用于煤礦用帶式輸送機托輥管體，同時還可以應用于煤礦給排水管道、復合壓力管等，實現了UHMW-PE在煤礦，特別是煤礦井下廣泛應用的愿望，為煤礦新材料的應用研究與開發提供良好的經驗。
二．具有防水、防塵并保持低阻性能的帶式輸送機托輥密封原理及結構優化設計工藝研究
經對直通式密封結構機理進一步研究，對密封結構中關鍵參數對流量系數的影響獲得了以下結論：

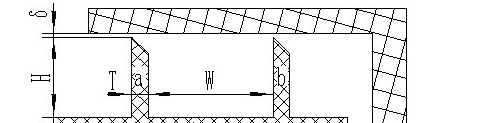

（直通式迷宮密封結構示意圖）
- 隨著密封結構進出口壓比（Pa/Po）的減小，流量系數Cd開始增加較快，然后逐漸趨于一個定值；
- 影響直齒迷宮結構密封效率的參數主要是：齒間相對厚度（T/δ)、空腔數N、間隙厚度與空腔寬度之比（δ/W）及空腔深度比（H/W），影響規律為：
1）給定其它條件，流量系數Cd隨T/δ的變化存在極大值；
2）在一定范圍內增加齒數N可以降低泄露量，但超過某一齒數后（N=6)效果就不明顯了；
3）給定結構總長度，存在著使泄露量最小的最佳空腔數或空腔寬度；
4）臨界流量系數隨著δ/W的增大而增大；
5）過分加深空腔并不能提高迷宮式密封結構的密封性能，空腔深度比H/W≈0.3時，臨界流量系數Cd最小，密封效果最好；
6）迷宮式密封結構中第一級的密封效率對整個結構的密封總效率是重要的；
3.齒形對密封效率有影響：
1）齒形背部呈凹面對密封不利；
2）曲面不優于平面；
3）尖邊緣或尖角對密封有利；
4）非對稱齒形的齒尖朝來流方向前傾明顯提高密封效果。
4.梯形齒與斜齒結構密封效率及工藝性能比較好，是定常流工況下應優先采用的齒形，其中對35°<β<90°時，梯形齒傾角愈小，密封效率高，而斜齒的傾斜角45°（同時直齒尖朝來流方向前傾45°角）左右時，密封效率最佳；
5.迷宮密封中的節流過程和動能耗過程決定了其密封性能，為了提高密封性能，必須使節流間隙足夠小且短（一般為0.2+0.6d/1000mm，d為旋轉軸的直徑），間隙長度（或齒厚）通常小于0.5mm，以使壓力能夠充分地轉變?yōu)樗俣饶?，同時，還要求節流間隙后的空腔足夠大（齒間距一般為5~9mm），以使有足夠大的空間來形成正確的渦流，使動能盡可能多地耗散為熱能。
此外，對密封所裝配設備的轉速對密封性能的影響進行了實驗分析，獲得了以下結論：
密封齒裝在動部位，設備周轉速小于20米/秒時，旋轉運動對泄露量的影響很小，可忽略不計；密封齒裝在禁止部位，周轉速低于70米/秒，設備旋轉影響可忽略不計。根據《煤礦用托輥技術條件》給定，托輥轉速不得高于660轉/分鐘，換算為周轉速為1.56米/秒，因而，托輥旋轉對密封結構的密封性能的影響可忽略不計。
基于密封泄露特性的基本原理以及影響密封流量系數的密封結構組成的關鍵組件（密封齒和膨脹空腔)作用機理和帶式輸送機托輥實際工作環境中粉塵、污水等需阻隔流體的物理特性，并依據實現較小的流量系數的同時，保持密封結構簡單、加工方便、裝配簡潔、材料低廉、安全可靠等原則，經采用計算機仿真和試驗等手段對通用型迷宮密封結構進行了優化設計，密封優化設計的內容主要包括：
- 密封結構組件的材料選用具有優異物理性能的阻燃和抗靜電改性UHMW-PE材料；
- 密封齒齒尖設計為450角，增強節流效果；采用雙排齒，兩齒間距為前齒前腔距和后齒后腔距
；密封類型為無接觸式，齒間隙選擇0.2~0.3mm。設計時考慮到了煤礦用托輥運行環境中至少包括粉塵、礦井水兩種流體對托輥的侵害以及粉塵、礦井水等流體的不同物理特性和流動特點。 （3）密封組件的加工工藝設計為標準模具注塑成型。
（4）密封組件的裝配工藝設計為托輥軸向定位、組件模塊化組裝工藝。

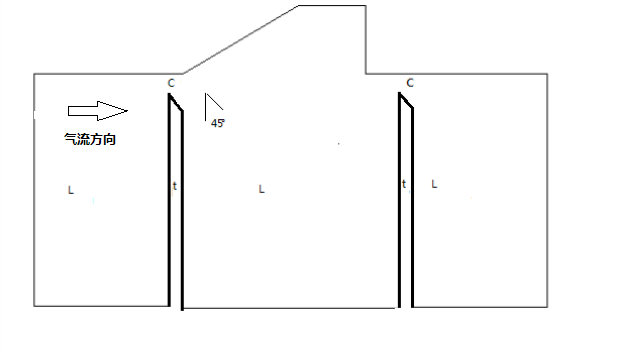

密封結構經優化后選擇結構為：
L.齒間距 t.齒厚 c.齒隙
所設計的新型直通式迷宮密封結構經計算機仿真和樣品經標準試驗臺試驗，密封結構對粉塵和淋水具有顯著的密封效果，但對浸水密封效果不顯著，為此，依據不增加密封組件數量和復雜度，同時，可實現同一密封結構對粉塵、淋水、浸水同時具備顯著密封效果，并易于加工生產的原則，對托輥密封結構進行了進一步優化設計，即將密封組件中外密封件添加設計螺桿式向內雙向螺旋密封（朝向來流方向后螺紋長度略長于前螺紋），在雙向螺紋間設置儲脂腔并加注防水密封潤滑脂的方法。
三.托輥簡潔、精準裝配生產工藝?yán)碚撗芯考肮に囋O(shè)計
在設計帶式輸送機托輥裝配生產工藝時，依據盡可能簡化生產工序，降低裝配難繁度，提高一次性裝配精度度和合格率，提高生產效率及有利于實現產品關鍵技術指標質量在線檢測等思想，因而，創新性地將托輥裝配生產工藝設計為：托輥零件標準化加工和過盈冷裝配生產工藝，其創新內容主要包括以下內容：
⑴．托輥所有零件和部件在總裝配前分別采用了有利于其加工簡潔性和精準度的模具沖壓或模具注塑或標準化生產等加工工藝，其中托輥軸在進入總裝配工序前已按照產品設計參數采用模具拉光工藝進行加工，并進行了總裝配定位槽加工；密封零件、軸承座按照產品設計參數分別采用模具注塑和沖壓工藝制造等，由于托輥零件無需在總裝配時進行二次加工或參數修正，為托輥實現簡潔、精準裝配提供了條件。
⑵．依據設計參數，托輥軸在加工中預先加工出托輥總裝配時各零件或組件裝配的軸向定位槽，軸承座與管體接觸面的外邊加工了直角擋邊，軸承座與管體采用液壓推送過盈冷連接方法并設定了油壓，可有效簡潔托輥總裝配時的裝配操作工序及降低裝配的難繁度。
⑶．依據托輥零件材料特性，采用軸承座與管體的過盈冷裝配方法，不需焊接，適應了改性UHMW-PE熱變形溫度（≤85℃）低的特性，避免了因焊接對零件設計參數造成失真的缺陷，同時可有效修正改性UHMW-PE管材直線度和內外圓度。
⑷．采用軸承座與管體的過盈冷裝配方法，有效地增加了軸承座與管體的結合面積與緊固度，可有效糾偏軸承的承載重心，有效降低托輥的徑向跳動和軸向竄動量。同時結構上輔以徑向卡槽進行軸向定位，克服了改性UHMW-PE所具有的低摩擦與自潤滑性能有可能造成的軸承座與管體的脫位，提高了托輥的承載能力（特別是對于改性UHMW-PE泊松比較高可能導致軸向彎曲，降低承載能力問題）。
⑸．托輥過盈冷方法將托輥的裝配生產工藝簡化為托輥零件或部件按設計參數或模具采用注塑、沖壓或標準化加工，零件或部件按照托輥軸軸向定位槽、軸承座定位擋邊和液壓柱塞設定壓力等按標準設計工序模塊化裝配的簡單、簡潔加工與裝配方法，有效降低了裝配生產工序及加工裝配操作的難度與繁度，提高了裝配精度，提高了生產效率和合格率，同時，可有效降低托輥生產企業設備投資以及對操作工人技術水平的要求。
⑹．將托輥生產工序和裝配操作方法簡化為模具化或標準化托輥零件加工和依據設計定位或定壓參數進行零件模塊化托輥總裝配，在提高托輥生產簡潔性、精準性的同時，將托輥的質量檢測方法簡化為零件幾何參數測量與外觀完整性檢查和總裝配零件定位與操作定壓的控制，實現了托輥的質量在線檢測。

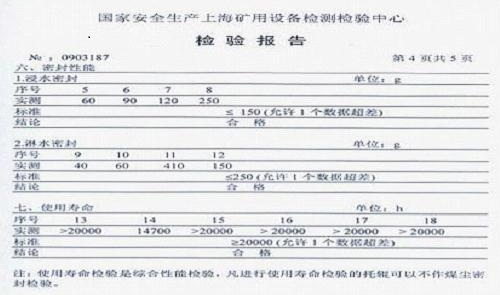

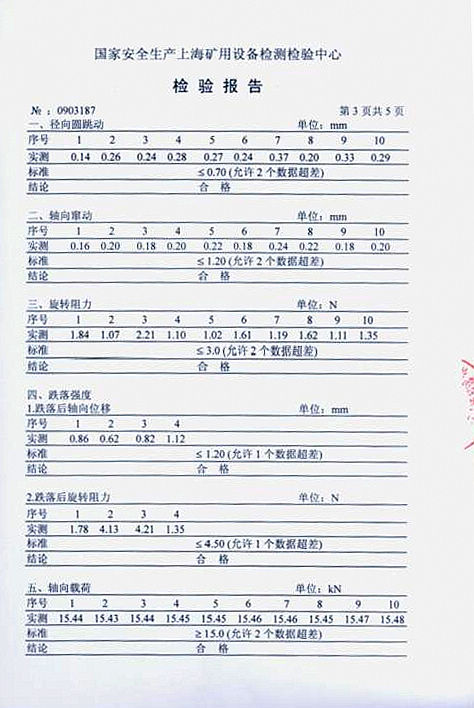

采用上述研究理論和工藝設計方法技術轉化生產的帶式輸送機托輥“礦安”檢測結果：
安全可靠性能評價結果
（1）托輥部件所選用材料及其技術指標均符合國家現行煤礦安全強制技術指標要求；
（2）采用了阻燃和抗靜電改性UHMW-PE管材，充分利用了UHMW-PE材料的綜合優異性能，以及采用低泄露率軸承油封、防水、防塵并保持低阻性能的端密封以及模塊化過盈冷裝配工藝，顯著改善了托輥軸承的運行環境，以及托輥裝配的精準度，開發的托輥經生產現場驗證，可在一次性加注潤滑脂后保持低旋轉阻力（≤1.5N）、低徑向跳動和軸向竄動量及低噪音狀態下，運行壽命不低于50000小時，對煤礦井下腐蝕、淋水、粉塵等惡劣運行環境的具有較強的適應能力，有效降低了由于托輥故障導致的電機過載、輸送帶嚴重跑偏等安全事故的發生頻率，顯著提高了帶式輸送機的維修周期，進而提高了與其配套的帶式輸送機對惡劣運行環境的適應能力，特別是煤礦井下生產復雜環境的適應能力，有助于提高煤礦井下帶式輸送機運行的安全可靠性能；
（3）提高了托輥裝配的精準度，可有效降低托輥在運輸、安裝及搬移等環節中由于沖擊、碰撞等因素對托輥部件牢固度和精度的影響。
運行經濟性能評價結果
參照目前國家已頒布的煤礦用帶式輸送機設計計算方法和煤礦用主提升帶式輸送機節能檢測方法與判定規則，其托輥運行經濟性能如下：
- 可有效降低與其配套的帶式輸送機運行阻力至少35%，可顯著降低帶式輸送機啟動、停機就運行能耗至少40%；
- 可降低因托輥損壞形成的材料費支出至少50%，大修周期可延長至7200小時，可顯著降低帶式輸送機維護與維修費用支出；
- 可有效降低在運輸、裝配及搬移中對托輥造成的損壞程度，降低運輸成本以及搬移的人工勞動強度，特別是煤礦井下生產條件下；
- 可有效提高所配套的帶式輸送機運行效率，如可配套煤礦用長距離、大運量帶式輸送機，顯著提高綜采設備的開機率，增加企業的生產效率和效益；
- 過盈冷裝配托輥生產工藝，可降低托輥生產設備投資（約40%）以及生產成本（約45%），顯著提高生產效率（至少25%）及一次性裝配合格率（≧99%），具有良好的技術生產力轉化效益；
- 所開發的關鍵技術和產品，具有完全、獨立的知識產權，可替代進口產品，并具有明顯的性價比優勢，對采用企業，可顯著降低采購成本及外匯支出。
- 結論
采用上述技術途徑所研發的托輥經安全可靠性和運行經濟性評價，證明該技術途徑對顯著提高帶式輸送機托輥綜合技術性能是可行且有效的，對帶式輸送機研究、設計及生產單位實施帶式輸送機托輥技術創新具有一定的借鑒意義。
