可實現徑向調整的大直徑測徑儀 —— 文章正文2018-09-03

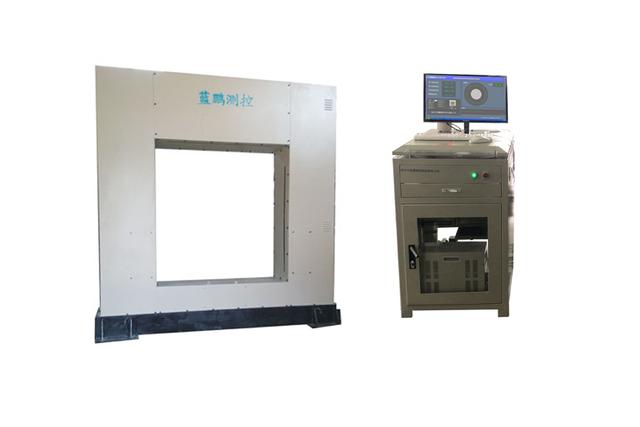

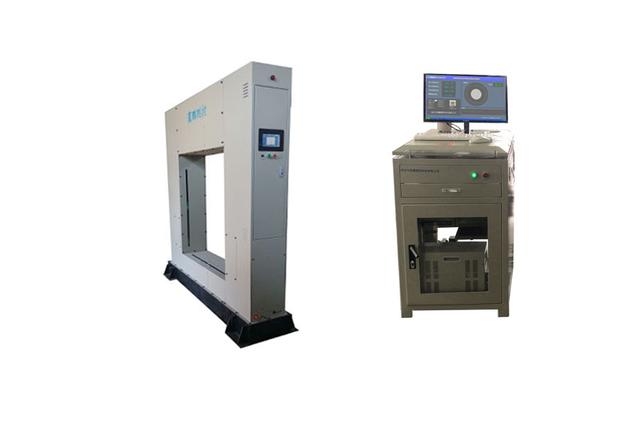

現代化的生產企業，棒材、管材的生產線已逐步向自動化發展，并且所生產的規格多樣，為了實現生產規格內的軋材均能得到有效測量，明智的做法是選擇測量范圍可調節的測徑儀，為此藍鵬測控采用專利技術研發了大直徑測徑儀。

選用可徑向調整測徑儀的原因：

1、軋材規格的多樣性

正因?yàn)樗a(chǎn)的軋材規格較多，而每種規格的外徑尺寸均需得到測量，而購買多個測徑儀來適應不同規格的軋材測量，明顯大大的增加了成本。

2、時間

在更換軋材時，如兩個規格相差較大，則需要更換測徑儀，這無疑增加了生產時間，降低了效率，并且測徑儀為精密儀器，也不適宜常常更換，在更換時易受到磕磕碰碰，造成測徑儀內部元器件移位，從而使得測量不準確。

因此選用可調節徑向范圍的大直徑測徑儀更適用于軋制生產線。不占用位置，隨時調整測量范圍，節約資金，是大直徑軋材生產廠家的理想選擇。

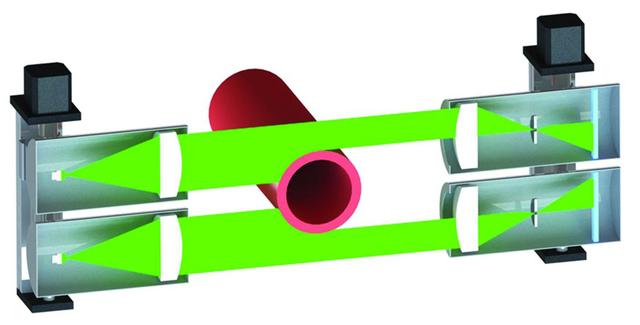

為了實現徑向調節，大直徑測徑儀的測頭選用間距可調雙測頭，由兩組測頭分別測量軋材的邊緣外徑值，軋材外徑值即為所測尺寸加上中間固定尺寸，這樣的優點還在于測量精度不會因測量范圍的增大而增大，目前大直徑測徑儀的測量精度可優于0.05mm。

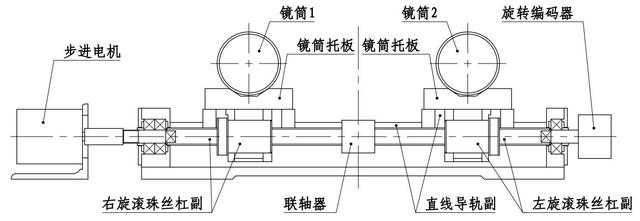

為了增加雙鏡筒測頭的測量范圍，實現測量范圍的自動調節，我們?cè)陔p鏡筒測頭基礎上又增加了一套間距自動調整裝置。該裝置主要由鏡筒托板、直線導軌、精密滾珠絲杠、步進電機和旋轉編碼器組成。

當需要調整鏡筒的間距時，通過控制系統輸入命令，驅動步進電機帶動滾珠絲杠即可實現精確位置的調整。調整過程中通過旋轉編碼器對滾珠絲杠的監測，對調整步數進行校核，形成閉環控制取得精確的調整尺寸。調整后系統將自動計入調整距離，不需要進行間距的校準即可進行測量。測量范圍調節方便簡單，為生產大直徑多規格的軋材企業帶來便利。

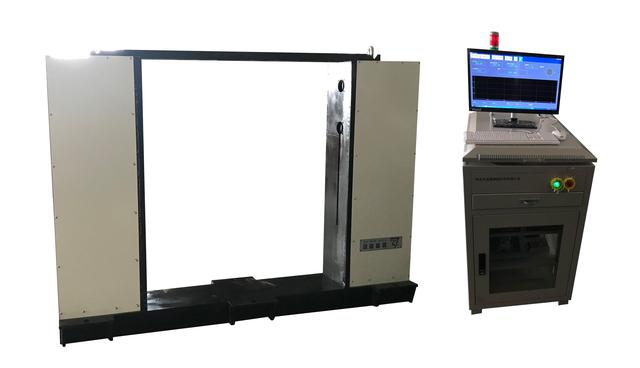

大直徑測徑儀屬于測量?jī)x器的一種可實現徑向調整的測徑儀。大直徑測徑儀整體結構簡單，成本低，可以圓滿實現測徑儀的徑向調整，克服了現有測徑儀的不可調整問題，保證了測量精度，是現有測徑儀的換代產品。
