GB14287剩余電流式電氣火災監控探測器問答 —— 文章正文2015-05-18
3.4多傳感器組合式電氣火災監控探測器combinedmulti-sensingelectricalfiremonitoringdetector能夠同時監測被保護線路中的剩余電流值和溫度變化的探測器。
問題：組合式探測器對名稱、型號是否有要求？獨立式和非獨立式是否都可以
答：標準對產品型號沒有提出要求，送檢時產品名稱需按照認證規則細則要求命名為“組合式電氣火災監控探測器”。
5.2.2探測器不應具有斷路器功能。
問題：是指探測器不能和斷路器做在一起，還是就不能控制斷路器？
答：探測器不能和斷路器做在一起。探測器本身不能具有斷路器功能部件，不應在使用時執行斷路器的功能。
5.2.3獨立式探測器電源應采用交流電源（AC220V/50Hz），電源線輸入端應設接線端子。
問題：獨立式探測器電源應采用交流電源（AC220V/50Hz），電源線輸入端應設接線端子。非獨立式電源是否有要求？
答：標準未強制規定非獨立式探測器采用交流電源（AC220V/50Hz）。標準5.5.3條文對接線端子有明確規定。
5.2.4當被保護線路剩余電流達到報警設定值時，探測器應在30s內發出報警信號，點亮報警指示燈，非獨立式探測器的報警指示應保持至與其相連的電氣火災監控設備復位，獨立式探測器的報警指示應保持至手動復位。
問題：非獨立式探測器可否帶復位按鍵和復位功能？類似獨立式探測器。
答：非獨立式不應設置復位按鍵和復位功能，應通過電氣火災監控設備進行復位。
5.2.5具有實時顯示剩余電流值功能探測器的顯示誤差不應大于5%。問題：當探測器只有一個報警值(如500mA)的，是不是就是指這一個點的顯示誤差不應大于5%？
答：探測器如能實時顯示被監視線路的剩余電流值，則其顯示值和被監視線路的實際剩余電流值之間的誤差應在±5%范圍內。如果不具備顯示剩余電流值的功能則無此項要求。生產者應規定顯示范圍，電流值不在顯示范圍內時，探測器不應顯示電流值，在顯示范圍內的電流值應滿足誤差要求。
5.2.6非獨立式探測器與外接的傳感器之間的連接線發生斷路或短路時，探測器應向與其連接的電氣火災監控設備傳送故障信號。
問題：故障信號要求區分故障類型？如斷路故障，短路故障。
答：報出故障部位即可。故障部位是指探測器的地址或部位號。
5.2.7探測器報警設定值可在探測器或與其相連的電氣火災監控設備上進行設置，但只應通過專用工具、密碼等手段實現現場設置。
問題：探測器的報警設定值在監控設備上設置是否必須？
答：對于報警設定值可調的非獨立式探測器，探測器報警設定值可通過探測器本身設置也可在與其相連的電氣火災監控設備上進行設置；對于報警設定值可調的獨立式探測器，探測器報警設定值需通過探測器本身設置，如能連接電氣火災監控設備，則也可通過電氣火災監控設備進行設置，但探測器本身必須具有報警設定值設定功能，通過探測器本身設置后的報警設定值，配接的電氣火災監控設備應能自動識別而不需要重新設置。不管采用何種設置方法，該設置應有授權保護，需要通過專用工具、密碼等手段方可進行設置。
5.3.5探測器的報警聲信號應優先于故障聲信號
問題：單路探測器如何要求？
答：單路探測器不存在優先級問題。
5.3.6獨立式探測器最多只能連接4路傳感器。
問題：非獨立式探測器如何要求？
答：標準未要求。
問題：多傳感器組合式探測器如何要求？
答：組合式探測器連接各類傳感器的總數不應超過4路，每類傳感器的數目不做要求。
5.3.7報警信息應優先于故障信息顯示，在報警狀態下，應能手動查詢存在的故障信息，報警信息與故障信息不應交替顯示。
問題：故障信息是否可以用指示燈指示位置，是否要求歷史報警故障可查？
答：標準未要求故障信息的顯示方式，也未要求歷史信息可查。
5.5.3接線端子
5.5.3.1探測器應設置外接連接線的接線端子，但不應設置連接被監測線路的接線端子。
5.5.3.2接線端子都應清晰地標注其功能。
5.5.3.3強電的接線端子應設在探測器的內部或用安全、可靠的防護措施保護
5.5.3.4強電和弱電接線端子應分開設置
5.6防護性能探測器的防護性能應符合GB23757的要求。
問題：關于接線端子的要求？
答：標準中5.5.3條與5.6條，提出了對接線端子的要求。GB23757中3.2.3條要求接線端子應有足夠的機械強度，4.9條提出了接線端子的機械強度試驗的方法。根據標準條款，探測器強電端子應滿足下述要求：
a)強電端子與弱電端子必須分開設置；
b)強電端子應安全可靠，圖1.a中的端子不滿足要求，圖1.b中的端子滿足要求；
強電端子對比

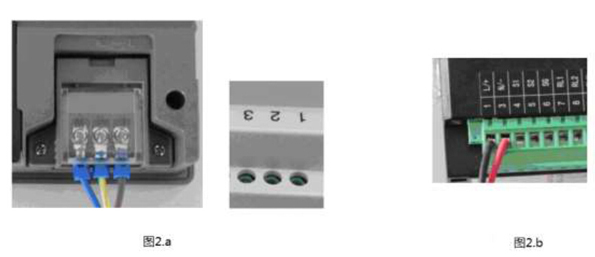

c)強電端子連接好導線后，手指不能觸及到帶電部位，如設置絕緣保護部件，該部件徒手不能取下來，如圖2.a所示的滿足要求，圖2.b所示的不滿足要求；
強電端子設置絕緣保護部件

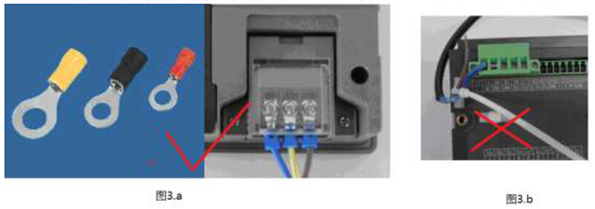

d)應確保接線端子松動后導線不會發生移位或脫落，以避免發生觸電等危險情況，例如采用圖3.a所示的方式，或在鄰近強電接線端子的位置設置防止導線脫落的軟線固定架，但不能采用圖3.b所示的臨時性措施。
鄰近強電接線端子的位置設置防止導線脫落的軟線固定架

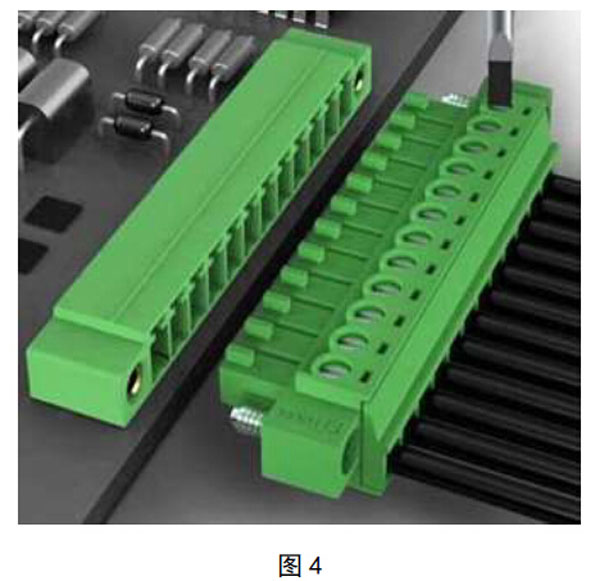

同時，除強電端子外的其他接線端子的應采用螺絲固定連接，不應采用插拔式和按壓式。如插拔式端子具有固定安裝螺絲（如圖4），應將安裝螺絲安裝固定。
如插拔式端子具有固定安裝螺絲

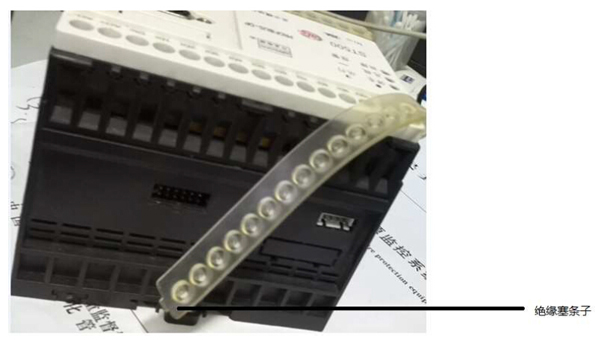

問題：5.5.3.3條中“用安全、可靠的防護措施”，可否用絕緣的塞子條？開模具生產的絕緣塞子條，不是臨時措施，如圖5的絕緣塞子條。
圖5絕緣塞子條
答：強電端子連接好導線后，應保證手指不能觸及到帶電部位。圖5所示端子，若能保證手指不能觸及帶電部位，可不加絕緣塞子條。若需要設置絕緣保護部件才能保證手指不觸及帶電部件，則該保護部件徒手不能取下來。

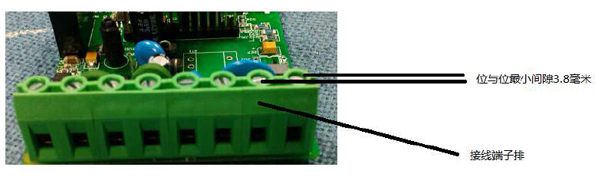

問題：圖6是我公司的探測器接線端子圖，其強電和和弱電接線端子設計成一排，端子共8位，每位之間的最小間隙3.8毫米。這樣滿足強電和弱電接線端子分開設置？
圖6強電和弱電接線端子分開設置
答：強弱電端子不應在同一端子排上，圖6不滿足要求。
問題：是否可以強電和弱電采用不同顏色的接線端子來區分，同樣也能提到警示用戶區分強弱電接線的作用。
答：強弱電應分開設置，對顏色未要求。
問題：接線端子孔也屬于探測器上的孔徑，請問是應該考核接線端子接線前還是接線后的孔徑大小？如果是考核接線前的孔徑，那就需要采用很小的接線端子，通常那種端子不在客戶現場普遍使用，不具有推廣性。
答：本標準未強制規定探測器的外殼防護等級，生產者應規定探測器的IP等級。檢驗中心根據生產者的規定進行試驗。
5.14電磁兼容性
探測器應能適應表3所規定條件下的各項試驗要求。試驗期間，應保持正常監視狀態；試驗后，性能應符合5.2、5.3的要求。
問題：對于信號處理單元與電流互感器之間連接線是否進行電磁兼容試驗？
答：互感器和信號處理單元之間導線不需要進行電快速瞬變脈沖群抗擾度試驗、浪涌（沖擊）抗擾度試驗和射頻場感應的傳導騷擾抗擾度試驗。
6.4通訊功能試驗
6.4.1對于非獨立式試樣，按制造商的規定要求（包括通訊方式、最遠通訊距離和通信線路特性）檢查試樣的通訊端口的設置情況和通訊功能。
6.4.2對于非獨立式試樣，在與電氣火災監控設備之間進行通訊時，在電氣火災監控設備上查看剩余電流值的顯示情況。
6.4.3對于非獨立式試樣，設置探測器故障信號，在電氣火災監控設備上查看試樣的故障信息顯示情況。
問題：獨立式試樣如何檢驗？
答：對于獨立式探測器，應設置至少一組通訊端口，用于和電氣火災監控設備或消防控制室圖形顯示裝置進行通信。
7.1產品出廠前應對產品進行下述試驗項目的檢驗：
a)基本功能試驗；
b)監控報警功能試驗（獨立式探測器）；
c)絕緣電阻試驗；
d)電氣強度試驗；
e)恒定濕熱（運行）試驗。
問題：產品出廠檢驗項目包含e)恒定濕熱試驗（運行）試驗，是否意味著產品出廠前要在高溫高濕度環境中帶電運行4天，在恢復2小時后進行試驗？ 是否容許批量抽檢？
答：標準已明確制造商應規定抽樣方法、檢驗和判定規則。
問題：對于信號處理單元配接多種規格電流互感器作為一個型號探測器產品進行檢驗的要求。
答：a)信號處理單元的任一接口均能連接多種規格互感器，且連接后不需要任何軟件和硬件方面的設置和調整，均能符合國家標準的所有要求，可以作為一個型號產品，否則不可以作為一個型號。
b)判定規則：按照認證實施細則中規定的判定規則進行，對于任何規格互感器任何項目不合格，均判定綜合檢驗結論不合格。
問題：剩余電流式電氣火災監控探測器要求區分正常泄漏電流和故障漏電。什么是正常泄漏電流和故障漏電？正常泄漏電流是如何產生的，波形是什么樣子的？頻率是哪幾個頻段？正常泄漏電流產生的典型環境有哪些？
答：把工作電壓作用于線路及電氣設備時，對地絕緣阻抗遭受破壞而降低時，出現的泄漏電流稱為故障漏電。電氣設備正常工作時，因諧波電流引起的泄漏電流為正常泄漏電流。
在低壓電網中，由于變壓器、電動機的磁飽和影響，以及使用整流器、單相電容式電機、變頻電機（空調）、氣體放電燈等都會產生高頻諧波電流。當供電線路長、對地電容大時，高次諧波電流對地漏電就會引起剩余電流保護器的誤動作。
由高次諧波產生的泄漏電流，頻段分布與用電設備相關。家用電器。電視機、錄像機、計算機、調光燈具、調溫炊具等，因具有調壓整流裝置，會產生較深的奇次諧波。變頻裝置常用于風機、水泵、電梯等設備中，由于采用了相位控制，諧波成份很復雜，除含有整數次諧波外，還含有分數次諧波，這類裝置的功率一般較大，隨著變頻調速的發展，對電網造成的諧波也越來越多。要求剩余電流式電氣火災監控探測器在計算機、電梯等設備啟動時產生的正常泄漏電流條件下，不應誤動作。電氣設備正常工作時，因諧波電流引起的泄漏電流為正常泄漏電流。要求探測器對計算機、風機、水泵、電梯等設備啟動時產生的正常泄漏電流不能報警。
